Cara kerja Mechanical Screw Jack atau Dongkrak kereta

Screw jack digunakan dalam aplikasi yang memerlukan gerakan linier. Dongkrak kereta ini dapat mengangkat beban apapun, mendorong atau menarik peralatan mekanis. Selain itu, screw jack bisa menyetel jarak bebas dari bagian mekanis. Kapasitas mekanis dari dongkrak kereta ini diantara 5 kN dan 2000 kN. Screw jack bisa digunakan sebagai motor linier, lift mekanis dan aktuator linier tergantung dari jenis gerakannya.

Bagaimana Screw Jack Bekerja?

Komponen utama pada screw jack ialah worm screw, lifting screw, gear housing dan worm gear. Dimana worm screw diputar manual atau bisa juga menggunakan motor. Dengan putaran roda gigi pada worm screw di dalamnya, maka alat ini bergerak ke atas atau ke bawah secara linier. Tingkat umpan sekrup sendiri tergantung dari kecepatan putar, ukuran pitch pada sekrup, jumlah gigi dan roda gigi. Ada 3 jenis utama screw jack, diantaranya Travelling Ball Wedge Screw Type, Travelling Ball Nut Type, dan Travelling Ball Screw Type.

Pada beberapa model dongkrak kereta, sekrup pengangkat tidak bergerak ke atas dan ke bawah. Melainkan hanya bergerak berputar di sekitar porosnya. Sebuah mur pengangkat bergerak di sepanjang sekrup. Mur pengangkat screw jack terbuat dari bahan perunggu untuk menekan terjadinya gesekan.

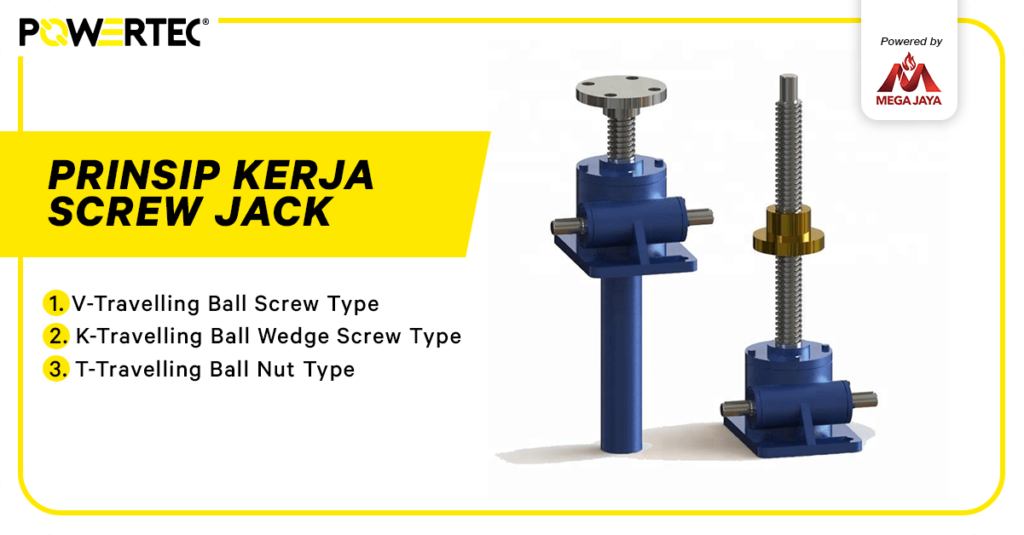

Prinsip kerja Screw Jack

Prinsip kerja dongkrak kereta ini terbagi ke dalam beberapa jenis yang sudah dijelaskan di atas, untuk lebih jelasnya simak panduan berikut :

1. V-Travelling Ball Screw Type

Jika sambungan ujung sekrup terhubung ke beban bebas, maka sekrup berputar melingkar dan bergerak ke atas dan kebawah. Jika terhubung pada beban tetap, gearbox pada screw jack menerima getaran dari roda gigi dan trapesium screw hanya bergerak linier ke atas dan ke bawah. Ini artinya, ia berperan sama dengan tipe wedge, sehingga tidak perlu membuka saluran wedge ke sekrup trapesium.

2. K-Travelling Ball Wedge Screw Type

Wedge channel dibuka ke dalam sekrup untuk mencegah rotasi sekrup dan hanya gerakan sekrup keatas dan kebawah saja yang tersedia. Dengan cara ini, penting sekali sambungan atau koneksi sekrup dihilangkan.

3. T-Travelling Ball Nut Type

Dengan putaran roda gigi, sekrup yang ada di dalam dongkrak kereta hanya berputar di sekitar porosnya. Flensa yang dihasilkan dari bahan perunggu pada poros ulir bergerak dengan cara linier ke atas atau ke bawah. Salah satu tujuan penggunaan sistem ini ialah kurangnya ducting atau penyimpanan untuk pergerakan sekrup yang digunakan pada jenis ball screw dan ball wedge screw. Di samping itu, sekrup juga tidak turun dari dasar dongkrak.

Jenis Ujung Screw Jack

Ada beberapa jenis tipe ujung atau kepala screw jack, diantaranya :

1. Ujung Polos

Screw jack dengan tipe kepala/ujung polos digunakan untuk aplikasi yang multifungsi. Gerakan linear disediakan berkat pilihan wedge pada beban bebas. Sistem dongkrak kereta menggunakan penguncian otomatis dapat mencegah beban tergelincir ke belakang. Tipe ini digunakan pada proyek-proyek yang membutuhkan presisi dan efisiensi tinggi.

2. Ujung Clevis

Tipe ujung clevis memberikan gerakan mekanis yang positif, dengan peletakan yang tepat dan kecepatan angkat pengangkatan yang mulus.Konfigurasi standarnya termasuk fitur menarik. Sistem pengunciannya sendiri menjaga beban tetap stabil. Karena kepalanya dapat digerakkan, ia digunakan dalam mekanisme pergerakan sudut.

3. Ujung Flange

Screw jack dengan ujung flange memberikan gerakan mekanisme positif dan kecepatan pengangkatan yang baik. Sama seperti ujung clevis yang fitur pengunciannya dapat menjaga agar beban tetap stabil.

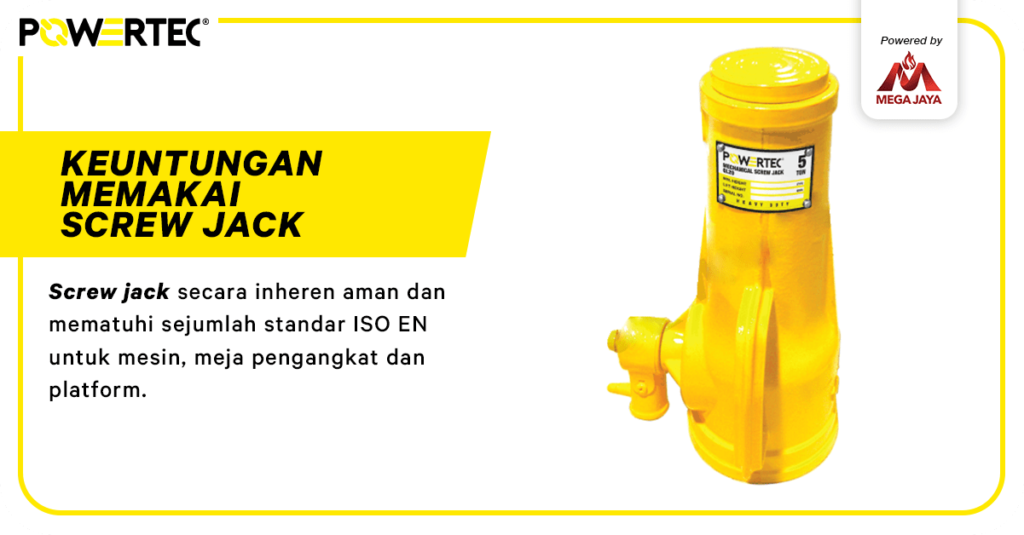

Keuntungan Memakai Screw Jack

Screw Jack adalah adaptasi teknologi modern yang sudah ada dan sudah berhasil diterapkan selama ribuan tahun lamanya. Intinya, dongkrak kereta ini merupakan perangkat untuk mengangkat beban yang bisa menangani beban secara signifikan dengan gaya minimal yang diterapkan, sekrup berjalan baik dalam menggerakkan beban atau beban tersebut berjalan di sepanjang sekrup. Kemajuan baru yang sudah meningkatkan efisiensi dari teknologi screw jack ialah motor roda gigi listrik dan ball screw. Apapun versi screw jack yang Anda pilih, kemampuan pengangkatannya bisa digunakan dalam aplikasi beban kecil hanya beberapa kg sampai 200 ton.

Sebagai metode gerak linier yang andal dan terkontrol, dongkrak kereta ini sudah lama diandalkan dan dongkrak ulir masih memberikan solusi yang terjangkau untuk berbagai aplikasi.

Screw Jack – Sistem Lengkap

Salah satu keuntungan dari dongkrak kereta ini ialah beban biasanya mengunci sendiri, ini artinya gerakan tidak bisa didorong kembali oleh berat beban. Inilah yang menjadikannya sebagai pilihan screw jack yang aman dan beban akan mempertahankan posisi tersebut bahkan ketika gaya gerak dihilangkan, tak peduli beban apa yang didukung oleh screw jack tersebut. Mungkin hal ini tidak terjadi pada ball screw, namun mereka mempunyai manfaatnya sendiri.

Jika dibandingkan dengan dongkrak hidrolik, sebagai jenis dongkrak pesaing yang paling umum digunakan untuk mengangkat beban yang tinggi, screw jack bertenaga motor listrik jauh lebih hemat energi. Sementara sistem hidrolik harus mempertahankan tekanan konstan, mensirkulasikan cairan setiap saat untuk mempertahankan posisi,. Sedangkan motor dongkrak kereta ini hanya diperlukan dalam proses menggerakkan beban tersebut yang kemudian ditahan tanpa membutuhkan daya.

Teknologi ini dapat digunakan di berbagai lingkungan, mulai dari pemrosesan pabrik industri hingga platform untuk mengangkat beban di gedung teater misalnya. Dengan kemampuan beradaptasi dari dongkrak ini membuatnya tetap populer. Sehingga sangat handal dan terpercaya sebagai perangkat untuk mengangkat dan mengendalikan beban.

Screw jack secara inheren aman dan mematuhi sejumlah standar ISO EN untuk mesin, meja pengangkat dan platform.

• Mur pengaman, mur pendukung sekunder dapat memungkinkan pemantauan keausan dan redudansi sekunder jika mur pembawa beban gagal berfungsi. Sensor bisa dipasang untuk mendeteksi keausan atau kegagalan maksimal tercapai.
• Self locking atau mengunci sendiri, spindel trapesium yang dikombinasikan dengan worm gearbox menghasilkan penguncian otomatis beban saat daya dilepas.
• Keselamatan sekunder, untuk sistem pengangkatan redudansi personel atau keselamatan sekunder diperlukan. Screw jack bisa disetarakan dengan mur pengaman, elemen pengereman linier dan motor rem yang memastikan bahwa ukuran keamanan sekunder selalu ada.

Selain keunggulan, ternyata screw jack juga memiliki keterbatasan dalam hal kapasitas angkatnya. Meningkatkan beban tentu saja dapat meningkatkan gesekan pada ulir sekrup.
