Dalam industri konstruksi, pilihan material yang tepat memainkan peran penting dalam memastikan kekokohan dan kualitas struktur. Dua jenis baja struktural yang sering digunakan adalah H Beam dan WF (Wide Flange) Beam.
Meskipun keduanya memiliki fungsi yang serupa sebagai penopang struktural, terdapat perbedaan mendasar yang penting untuk dipahami agar Anda dapat membuat keputusan yang tepat dalam proyek konstruksi Anda.
Mari kita eksplorasi perbedaan dan keunggulan dari masing-masing tipe baja ini untuk memastikan kesuksesan proyek Anda!
A. Apa itu H Beam dan WF Beam?
H Beam dan WF Beam adalah dua jenis baja struktural yang umum digunakan dalam industri konstruksi. Keduanya memiliki bentuk penampang yang khas dan berperan sebagai penopang struktural dalam berbagai proyek bangunan. Berikut adalah penjelasan singkat tentang H Beam dan WF Beam:
-
Pengertian H Beam
H Beam adalah jenis baja struktural dengan penampang berbentuk huruf “H”. Struktur ini terdiri dari dua flange atau flensa (plat datar) di bagian atas dan bawah yang dihubungkan oleh web (dinding vertikal).
H Beam digunakan untuk menahan beban berat dalam arah horizontal dan vertikal. Karakteristik bentuk “H” memberikan kekuatan dan kekakuan yang tinggi, sehingga sering digunakan dalam bangunan bertingkat, jembatan, dan infrastruktur besar.
-
Pengertian WF Beam (Wide Flange Beam)
WF Beam, juga dikenal sebagai I Beam atau Universal Beam, memiliki penampang berbentuk huruf “I” dengan flensa atas dan bawah yang lebih lebar daripada flensa pada H Beam. Struktur ini juga memiliki web (dinding vertikal) yang menghubungkan flensa.
WF Beam digunakan untuk menahan beban horizontal dan vertikal, dan karakteristik penampang “I” memberikan kestabilan ekstra pada konstruksi. WF Beam sering digunakan dalam bangunan bertingkat, konstruksi jembatan, dan konstruksi rangka baja.

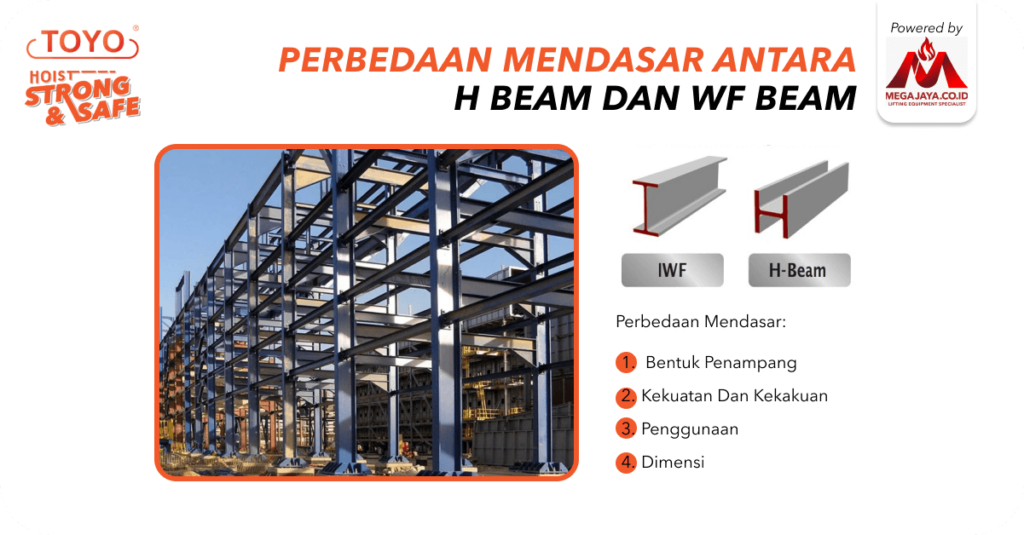

B. Perbedaan H Beam dan WF Beam Secara Mendasar
H Beam dan WF Beam adalah dua jenis baja struktural yang sering digunakan dalam industri konstruksi untuk menopang struktur bangunan. Meskipun keduanya memiliki peran serupa sebagai penopang, terdapat beberapa perbedaan kunci antara H Beam dan WF Beam. Berikut adalah perbedaan utama antara keduanya:
-
Bentuk Penampang
H Beam memiliki bentuk penampang yang menyerupai huruf “H”, dengan dua flange atau flensa (plat datar) di bagian atas dan bawah yang dihubungkan oleh web (dinding vertikal).
WF Beam memiliki bentuk penampang yang menyerupai huruf “I”, dengan flensa atas dan bawah yang lebih lebar daripada flensa pada H Beam, juga dihubungkan oleh web (dinding vertikal).
-
Kekuatan dan Kekakuan
H Beam memiliki kekuatan dan kekakuan yang tinggi karena bentuk “H”-nya, yang menjadikannya mampu menahan beban berat secara efisien dalam arah horizontal dan vertikal.
WF Beam juga memiliki kekuatan yang tinggi, namun karakteristik penampang “I”-nya memberikan kestabilan ekstra, sehingga lebih cocok untuk beberapa aplikasi yang memerlukan dukungan horizontal yang lebih kuat.
-
Penggunaan
H Beam umumnya digunakan dalam bangunan bertingkat, jembatan, dan infrastruktur besar, di mana beban yang dihadapinya dapat bervariasi secara horizontal dan vertikal.
WF Beam sering digunakan dalam bangunan bertingkat, konstruksi jembatan, dan rangka baja, di mana stabilitas ekstra pada arah horizontal dibutuhkan untuk mendukung beban yang lebih besar.
-
Dimensi
Dimensi H Beam dan WF Beam dapat bervariasi tergantung pada ukuran dan spesifikasi yang dibutuhkan dalam proyek konstruksi. Namun, secara umum, WF Beam memiliki dimensi yang lebih besar dibandingkan H Beam dengan bentuk penampang “I”-nya.
Pemilihan antara H Beam dan WF Beam harus didasarkan pada kebutuhan spesifik proyek konstruksi, termasuk beban yang akan ditopang, karakteristik lingkungan, dan desain struktural. Memahami perbedaan h beam dan WF beam akan membantu dalam mengoptimalkan performa dan kehandalan struktur bangunan yang akan dibangun.
Anatomi dan Struktur Dasar H Beam dan WF Beam
Anatomi adalah susunan dan komponen fisik dari suatu objek atau benda. Dalam konteks H Beam dan WF Beam, anatomi merujuk pada susunan dan komponen dasar dari kedua jenis baja struktural tersebut.
A. H Beam: Deskripsi dan Karakteristik Struktur Fisik
H Beam adalah jenis baja struktural dengan penampang berbentuk huruf “H”. Struktur fisiknya terdiri dari tiga komponen utama yang memberikan kekuatan dan kekakuan yang tinggi:
- Flensa Atas dan Bawah: H Beam memiliki dua flensa, yaitu flensa atas dan flensa bawah, yang berfungsi sebagai permukaan datar untuk menahan tekanan dan beban berat. Flensa atas dan bawah berbentuk lebar dan datar, memberikan stabilitas yang tinggi untuk menopang beban secara vertikal.
- Web: adalah dinding vertikal yang menghubungkan flensa atas dan bawah. Web memiliki bentuk tebal dan tegak lurus terhadap flensa, sehingga memberikan dukungan yang kuat untuk menahan beban secara horizontal.
| No | Tipe H-Beam | Lebar Flensa | Tinggi Web | Ketebalan Flensa | Berat/Meter | Panjang |
| 1 | H-100 | 100 mm | 100 mm | 6mm | 20.4 kg | 6 m/12 m |
| 2 | H-150 | 150 mm | 150 mm | 7 mm | 31.9 kg | 6 m/12 m |
| 3 | H-200 | 200 mm | 200 mm | 8 mm | 50.5 kg | 6 m/12 m |
| 4 | H-250 | 250 mm | 250 mm | 9 mm | 72.4 kg | 6 m/12 m |
| 5 | H-300 | 300 mm | 300 mm | 10 mm | 94.6 kg | 6 m/12 m |
H Beam biasanya memiliki ukuran flensa dan web yang sama dan sering digunakan dalam proyek bangunan bertingkat, jembatan, dan infrastruktur besar, karena karakteristiknya yang dapat menahan beban berat dalam arah horizontal dan vertikal.
B. WF Beam: Deskripsi dan Karakteristik Struktur Fisik
WF Beam, juga dikenal sebagai I Beam atau Universal Beam, memiliki penampang berbentuk huruf “I” dengan flensa atas dan bawah yang lebih lebar daripada flensa pada H Beam. Struktur fisiknya terdiri dari tiga bagian utama:
- Flensa Atas dan Bawah: Seperti H Beam, WF Beam juga memiliki dua flensa, yaitu flensa atas dan flensa bawah. Namun, flensa pada WF Beam memiliki lebar yang lebih besar, memberikan lebih banyak kestabilan untuk menopang beban yang lebih besar.
- Web: Web pada WF Beam memiliki bentuk tebal dan tegak lurus terhadap flensa, serupa dengan H Beam. Namun, karena dimensi flensa yang lebih besar, WF Beam biasanya memiliki kestabilan ekstra dalam menahan beban secara horizontal.
| No | Tipe I-Beam | Lebar Flensa | Tinggi Web | Ketebalan Flensa | Berat/Meter | Panjang |
| 1 | I-100 | 68 mm | 100 mm | 4.5 mm | 11.3 kg | 6 m/12 m |
| 2 | I-125 | 75 mm | 125 mm | 4.8 mm | 14.2 kg | 6 m/12 m |
| 3 | I-150 | 94 mm | 150 mm | 5.5 mm | 22.3 kg | 6 m/12 m |
| 4 | I-200 | 100 mm | 200 mm | 6.7 mm | 31.2 kg | 6 m/12 m |
| 5 | I-250 | 116 mm | 250 mm | 7.7 mm | 42.3 kg | 6 m/12 m |
WF Beam sering digunakan dalam bangunan bertingkat, konstruksi jembatan, dan rangka baja, khususnya untuk aplikasi yang memerlukan dukungan horizontal yang lebih kuat.

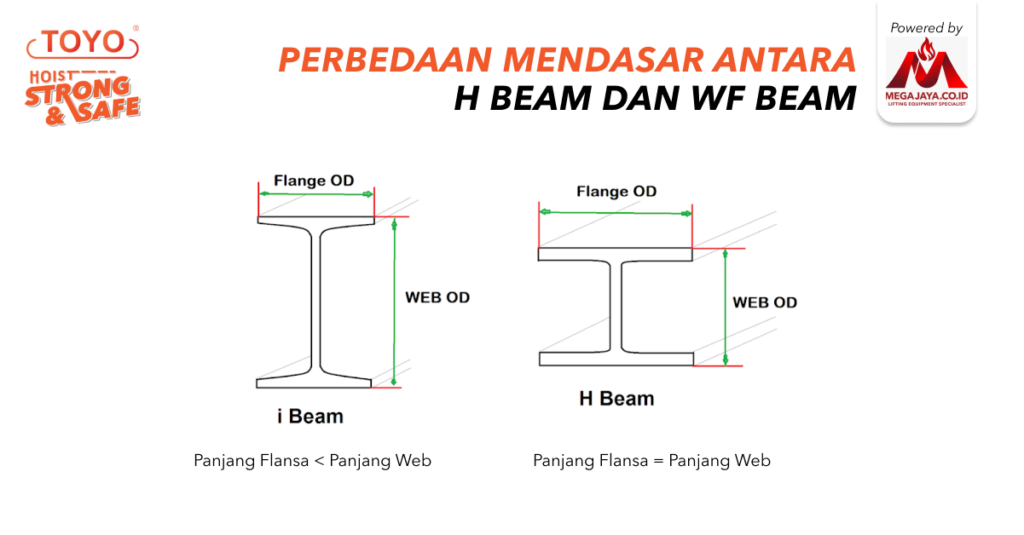

C. Perbedaan dalam Bentuk Penampang dan Dimensi
Perbedaan utama antara H Beam dan WF Beam terletak pada bentuk penampang dan dimensinya. H Beam memiliki penampang berbentuk “H” dengan flensa dan web yang lebih tipis, sementara WF Beam memiliki penampang berbentuk “I” dengan flensa atas dan bawah yang lebih lebar.
Akibatnya, WF Beam memiliki dimensi yang lebih besar dibandingkan H Beam, yang menjadikannya lebih kuat dalam menahan beban horizontal. Pemilihan antara H Beam dan WF Beam harus didasarkan pada kebutuhan spesifik proyek konstruksi dan karakteristik struktural yang dibutuhkan.
Komposisi Bahan H Beam
H Beam umumnya terbuat dari baja karbon berkualitas tinggi. Komposisi bahan H Beam meliputi unsur-unsur seperti karbon (C), silikon (Si), mangan (Mn), sulfur (S), dan fosfor (P).
Baja karbon memiliki kandungan karbon yang relatif tinggi, yang memberikan kekuatan dan kekakuan yang diperlukan untuk menopang beban berat dalam konstruksi. Selain itu, H Beam juga dapat dilapisi dengan lapisan galvanis untuk meningkatkan ketahanan terhadap korosi dan lingkungan yang keras.
Komposisi Bahan WF Beam
WF Beam juga terbuat dari baja karbon berkualitas tinggi dengan komposisi yang serupa dengan H Beam. Baja karbon pada WF Beam juga mengandung unsur-unsur seperti karbon (C), silikon (Si), mangan (Mn), sulfur (S), dan fosfor (P).
Keunikan dari WF Beam terletak pada bentuk penampang “I”-nya, dengan flensa atas dan bawah yang lebih lebar daripada H Beam. Kombinasi komposisi bahan yang tepat memberikan kekuatan dan kestabilan ekstra pada WF Beam untuk menahan beban berat dan tekanan secara horizontal.
Keunggulan H Beam sebagai Penopang Trolley dan Hoist
-
Kelebihan dalam Aspek Struktural dan Kekakuan
H Beam memiliki sejumlah keunggulan sebagai penopang trolley dalam berbagai aplikasi industri, antara lain:
- Kekuatan Struktural: H Beam dirancang dengan bentuk penampang “H” yang memberikan kekuatan dan kekakuan yang tinggi. Hal ini memastikan trolley dapat bergerak dengan stabil dan aman saat mengangkut muatan berat di atasnya.
- Stabilitas Horizontal: Struktur H Beam memiliki web (dinding vertikal) yang menghubungkan flensa atas dan bawah, memberikan dukungan yang kokoh untuk menahan beban secara horizontal. Ini penting untuk menjaga keseimbangan trolley saat bergerak di rel yang dipasang pada H Beam.
- Distribusi Beban Merata: Bentuk penampang “H” pada H Beam memungkinkan distribusi beban secara merata di seluruh permukaan flensa, mengurangi risiko deformasi atau kerusakan akibat beban yang tidak merata.
- Kekuatan dan Daya Tahan yang Tinggi: H Beam terbuat dari baja karbon berkualitas tinggi, yang memberikan kekuatan dan daya tahan yang luar biasa terhadap beban berat. Struktur baja yang kokoh ini memungkinkan H Beam untuk bertahan dalam jangka waktu yang lama tanpa mengalami deformasi permanen atau keausan yang signifikan. Daya tahan yang tinggi ini sangat penting dalam aplikasi trolley, di mana trolley seringkali digunakan untuk mengangkut muatan berat dan berulang kali.
-
Kemudahan dalam Instalasi dan Perawatan
H Beam mudah diinstalasikan dan dirakit sebagai rel penopang untuk trolley. Desainnya yang sederhana dan fleksibel memudahkan dalam proses pemasangan dan pengaturan rel sesuai dengan kebutuhan aplikasi.
Selain itu, perawatan H Beam relatif mudah dan dapat dilakukan dengan rutin membersihkan dan memeriksa kondisi fisiknya. Baja karbon pada H Beam juga dapat dilapisi dengan lapisan galvanis untuk meningkatkan ketahanan terhadap korosi dan memperpanjang umur pemakaian.
Keunggulan WF Beam sebagai Penopang Trolley dan Hoist
-
Kelebihan dalam Aspek Struktural dan Kekakuan
WF Beam, dengan bentuk penampang “I” dan flensa atas serta bawah yang lebar, memiliki keunggulan dalam aspek struktural dan kekakuan sebagai penopang trolley dan hoist. Beberapa kelebihannya antara lain:
- Kestabilan Horizontal yang Tinggi: Struktur “I” pada WF Beam memberikan kestabilan ekstra dalam menahan beban horizontal, membuatnya ideal sebagai rel penopang trolley. Ketika trolley bergerak di atas rel WF Beam, kekakuan horizontalnya memastikan pergerakan yang lancar dan stabil.
- Daya Tahan Terhadap Beban Berat: Baja karbon berkualitas tinggi pada WF Beam memberikan kekuatan dan daya tahan yang tinggi terhadap beban berat. Hal ini memungkinkan WF Beam untuk mendukung trolley yang membawa muatan berat dengan aman dan efisien.
-
Aplikabilitas yang Luas dalam Sistem Trolley
WF Beam memiliki aplikabilitas yang luas dalam sistem trolley, khususnya pada aplikasi yang membutuhkan dukungan horizontal yang kuat. Keunggulan strukturalnya memungkinkan penggunaan WF Beam sebagai rel penopang trolley dan hoist dalam berbagai industri dan lingkungan kerja. Beberapa contoh penggunaannya meliputi:
- Pengangkutan Material: WF Beam sering digunakan dalam industri manufaktur dan gudang untuk mengangkut material dan produk secara efisien.
- Konstruksi: WF Beam digunakan sebagai rel penopang dalam konstruksi rangka baja dan bangunan bertingkat.
- Material Handling: Dalam industri seperti pelabuhan dan pertambangan, WF Beam menjadi solusi ideal untuk sistem material handling yang memerlukan daya tahan dan kestabilan ekstra.
Secara keseluruhan, keunggulan WF Beam sebagai penopang trolley dan hoist terletak pada kestabilan, kekakuan, dan daya tahan yang tinggi. Struktur “I” dan material baja berkualitas tinggi membuat WF Beam menjadi pilihan yang efisien dan andal dalam mendukung sistem trolley dan hoist, memastikan operasi yang aman dan efektif dalam mengangkut muatan berat dan memenuhi berbagai kebutuhan aplikasi industri.
